　　一、行業背景

　　新型電力系統的“雙高”特點是高比例的可再生能源接入和高比例的電力電子設備應用。高比例新能源的接入使得電力系統短路容量、轉動慣量下降，頻率、電壓穩定問題凸顯，給電網安全穩定運行帶來了風險。此外，電網無法對偏遠海島、山區等地區提供充足的電能，該地區有建設微電網的需求。與跟網型儲能相比，構網型儲能技術可以補償系統缺失的慣性阻尼，為系統提供可靠的電壓、頻率支撐，特別是對微電網提供有效支撐。

　　二、構網型儲能技術的發展歷程

　　1997—2009年，IEEE Task Force工作組A-A Edris、德國勞斯克塔爾工業大學的Beck教授、英國謝菲爾德大學鐘慶昌教授等多位學者先后提出“靜止同步機”“虛擬同步機”及“Synchronverter”等概念，通過模擬同步發電機數學模型，虛擬了同步發電機的電磁特性、轉子特性、調頻和調壓特性。

　　2021年，美國能源部太陽能技術辦公室發起成立了構網型逆變器通用互操作性聯盟(UNIFI)，以實現太陽能、風能、電池和電動汽車等基于逆變器的資源的無縫集成。

　　2022年7月27日，特斯拉公司將位于澳大利亞Hornsdale Power Reserve 的150MW/193.5MWh電化學儲能系統由跟網型升級為構網型。

　　2022年12月，澳大利亞可再生能源局劃撥1.75億澳元，用于新建和改造2GW/4.2GWh的構網型儲能項目。同月，中國首個構網型儲能電站——湖北荊門新港一期12.6MW/26.8MWh構網型儲能項目并網。

　　2023年，由國家電網青海電科院聯合中國電科院共同開展的構網型光儲系統并網性能現場測試在青海共和華潤濟貧光伏電站實施。同年，科華數能在寧夏的百M(fèi)W級共享儲能項目開展構網型儲能技術應用。

　　2023年至2024年9月，國內構網型儲能項目累計招標總量約3.63GW/8.37GWh。

　　三、技術路線對比

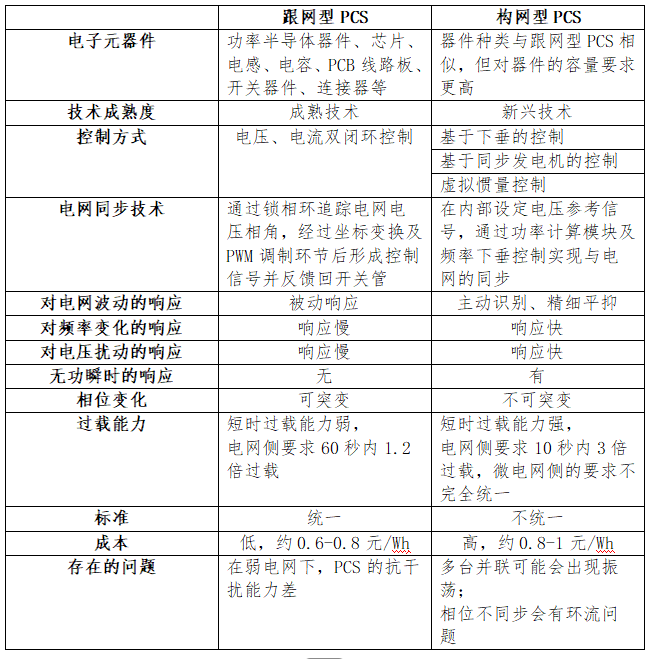

　　構網型儲能與跟網型儲能是兩種不同的儲能技術，在電力系統中的應用和功能上有顯著的區別。

　　跟網型儲能：儲能系統的工作狀態依賴于電網的電壓和頻率。在跟網模式下，儲能變流器會精準地捕捉電網的相位信息，通過鎖相環(PLL)測量并網點(PCC)的相位，實現與電網的同步。這種控制模式使得儲能系統自身無法提供電壓和頻率支撐，必須依賴電網提供的穩定電壓和頻率才能正常工作。在孤島和離網模式下，跟網型儲能系統將無法正常運行。跟網型儲能系統更適用于電網穩定性較好的區域。

　　構網型儲能：模擬常規同步發電機特性，能夠自主設定電壓參數，輸出穩定的電壓與頻率，提升變流器的電壓、頻率支撐能力，增強電力系統的穩定性。在頻率和慣量支撐方面，構網型儲能系統通過控制釋放直流側儲能能量，等效為同步機慣量機械能或阻尼能量，進而提供慣量響應與振蕩抑制。

　　逆變器主要有兩種控制技術，即跟網型控制技術和構網型控制技術。當前，并網儲能逆變器通常采用跟網型控制技術。

　　四、構網型儲能的市場空間

　　根據高工產研儲能研究所(GGIL)的數據，2023年澳大利亞、歐洲、美國、中國的構網型儲能滲透率分別為23%、8.6%、2.6%、1.3%。從構網型儲能裝機量看，2023年澳大利亞的累計裝機量約為0.53GW，中國的累計裝機量約為0.46GW，歐洲的累計裝機量約為0.34GW，美國的累計裝機量約為0.21GW。GGIL預計2024年中國構網型儲能累計裝機量將達到2GW，2025年累計裝機量達到7GW。從招標總量看，2023年至2024年9月，中國構網型儲能項目累計招標總量約3.63GW/8.37GWh。

　　GGIL預計構網型儲能未來5年在全球有望達到20%滲透率。《2024年中國新型儲能產業發展白皮書》預測2030年中國新型儲能累計裝機將達到170GW。假設新型儲能中構網型儲能占比為15%-20%，預計2030年中國構網型儲能累計裝機量將達25.5GW-34GW。

　　五、構網型儲能技術的應用案例

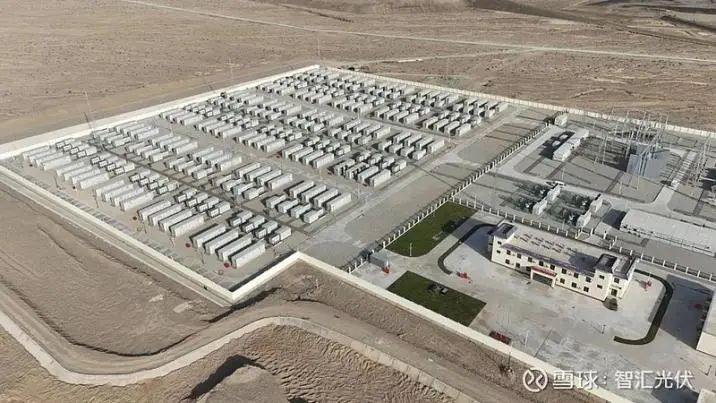

　　1、新疆克州300MW/1200MWh構網型獨立儲能項目

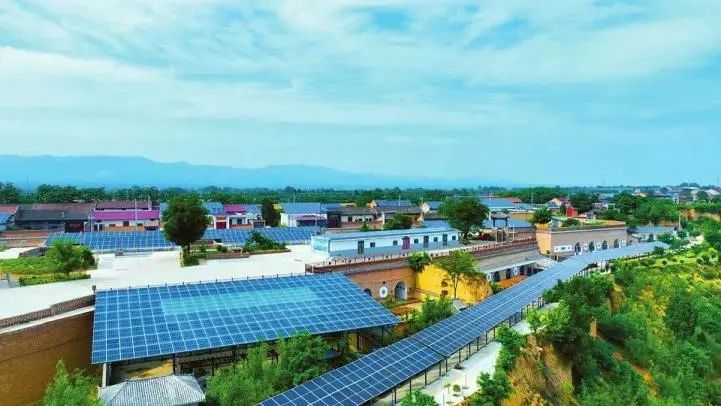

　　2、運城市芮城縣莊上村“光儲直柔”新型配電系統項目

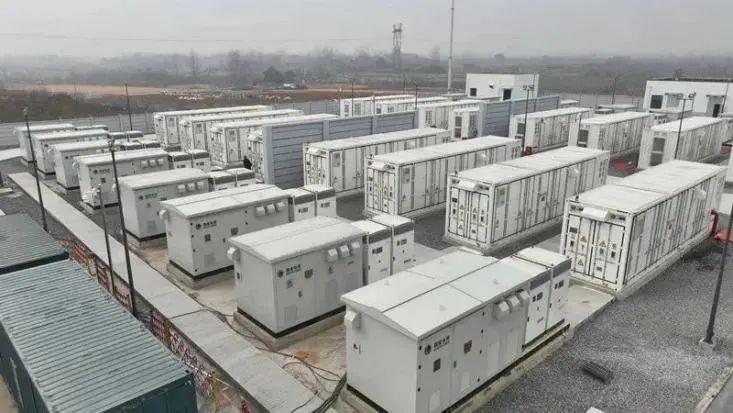

　　3、湖北荊門新港50MW/100MWh儲能電站

　　六、構網型儲能與虛擬電廠的發展

　　虛擬電廠通過先進的通信、控制和管理技術，整合海量地理位置分散的分布式電源、儲能、可調節負荷等資源，對外形成一個統一整體，像傳統電廠一樣，參與電力系統運行和電力市場交易。虛擬電廠能否像傳統同步電廠一樣，為電網提供慣性支持，這對于未來高滲透率可再生能源電網的安全穩定至關重要。虛擬同步發電機(VSG)控制是構網型逆變器提供慣性支持的有效方式。VSG通過模擬同步發電機的轉子運動方程，引入了慣性環節，同時保留了頻率/功率靜差特性。使用構網型逆變器構建同步虛擬電廠，可以實現虛擬電廠慣性水平的動態優化控制。

　　七、構網型儲能的未來發展趨勢

　　隨著新能源滲透率不斷提升，“跟網型”向“構網型”轉變已經成為行業共識，成為儲能技術未來發展的趨勢之一。

　　構網型儲能技術未來的發展有以下趨勢：

　　趨勢1：構網型光儲一體化技術的發展，使光伏系統具備強慣量支撐、瞬時穩壓與故障穿越能力，緩解光伏發電的頻率和電壓波動。提升光伏配儲的經濟性。

　　趨勢2：與同步機相比，電力電子設備的過流能力較差，提供短路容量、慣量支撐時功率容易受限，廠商致力于提升構網型器件的過流能力。

　　趨勢3：對于分布式系統和微電網等應用場景，并網和離網之間的切換很重要。并離網切換會導致系統的參數振蕩，需要做得更加平滑，主要通過算法優化。

　　構網控制策略的改進有利于實現并網和離網的自由切換。

　　趨勢4：構網型設備比例的上升帶來控制難度增大。從電力系統層面，需考慮構網型設備和跟網型設備的合理配置。

　　趨勢5：國家還沒有出臺構網型設備的統一標準，未來或形成統一的技術標準。
